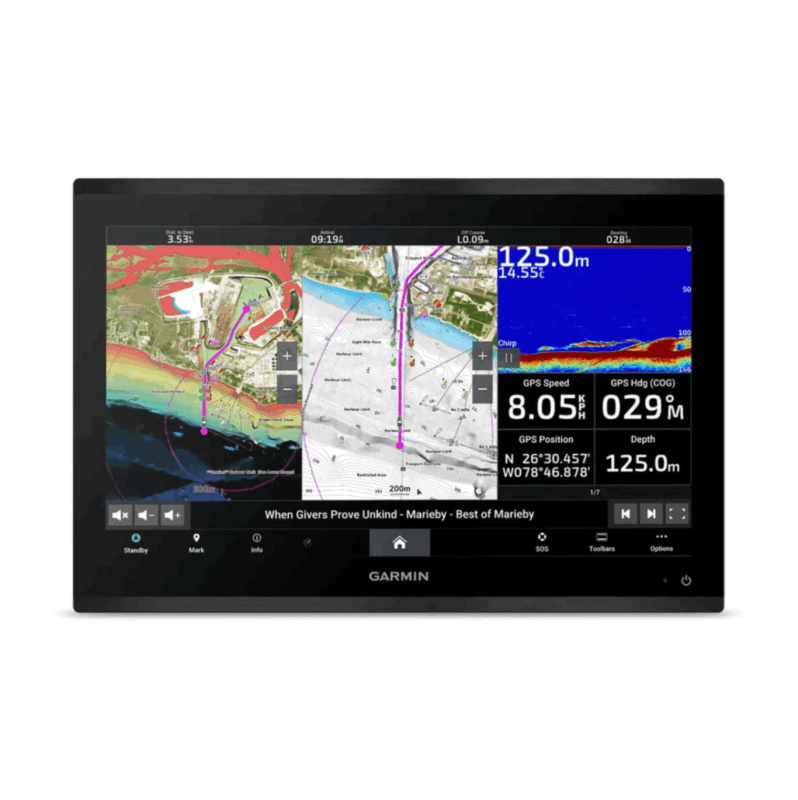

(新商品)GPSMAP9022GPSプロッター

GPSMAP9022GPSプロッター

4K 品質の世界へようこそ

業界初の統合型4K解像度タッチスクリーンチャートプロッターです。プレミアムなデザインと素材に加えて、強化された接続性とスピードを備えたガラス製操舵装置で、端から端までの透明度と豪華さをお楽しみください。


GPSMAP9019　機能概要


プレミアム 4K IPS 太陽光でも読み取り可能なタッチスクリーン ディスプレイ

前世代に比べて最大 7 倍高速な処理能力

GARMIN BLUENET ™ネットワークのギガビット速度

HDCP 配信によるビデオ統合機能

4K ディスプレイでこれまでにないソナー ターゲットを表示

複数のチャートプロッター、カメラ、ソナーを備えたネットワーク

【ご注意ください　この製品は新しい通信規格BlueNet製品です】
BlueNet製品が2つ以上ネットワークに存在する場合は、必ずネットワークをBlueNet製品だけのネットワークグループに分けてください。BlueNet製品だけのネットワークはBlueNet 20 Switch 010-02612-00を使って接続してください。
BlueNet製品だけのネットワークと従来のマリンイーサーネットワークは直接接続しないでください。
BlueNet製品が2個以上従来のマリンイーサーネットワークにある場合機器が起動できなくなります。
BlueNet製品だけのネットワークと従来のマリンイーサーネットワークの2 つのネットワークを接続する場合はBlueNet 30 ゲートウェイ010-02613-00を必ず使用してください。
商品コード : 010-02674-00
製造元 : GARMIN.inc
価格 : 2,399,900円 (税込2,639,890円)
数量


3万円以上は配送料無料

かごに入れる
すぐに購入
  • お気に入りリスト
  • 商品についての問い合わせ

最高のチャートプロッター

4K解像度のIPS日下で読み取り可能なタッチスクリーンディスプレイは、業界最大の統合チャートプロッターサイズでご利用いただけます。端から端までのデザインにより、シームレスで豪華なモダンな外観となります


高速化

処理能力は前世代の7倍高速で、優れたパフォーマンスを発揮します。チャートをすばやく描画し、オプションのGarmin Navionics+™サブスクリプションで、自動ガイダンス+™ルート2™を素早い速度で計算します。


GARMIN BLUENET ネットワーク

複数のチャートプロッター、カメラ、レーダー、ソナーで幅広いネットワークを構築し、最小限の遅延で10倍高速のネットワーク速度をお楽しみください。

エンターテイメント・オプション

オーディオとビデオの統合により、ネットワーク上の画面とスピーカー全体で同じビデオを表示して聞くことができます。


高解像度ソナー

素晴らしい高精細で釣りをして、ソナーモジュールでつり上げ、４Kディスプレイでソナーのターゲットをご覧ください（トランスデューサーは別売）。

接続

ソフトウェアの更新

互換性のあるスマートフォンまたはタブレットのActiveCaptain ®アプリを介してワイヤレス ソフトウェア アップデートを入手します。



エンジンモニタリング

広範なエンジン統合により、エンジンのパフォーマンスを監視します

カスタムルック

メーカーは、ホームページのレイアウトとスプラッシュ画面をカスタマイズして、ブランドに合わせたエクスペリエンスを実現できます。

ナビゲート

マッピング

オプションのGarmin Navionics+ ™チャートを使用してナビゲートします。これには、Auto Guide+ テクノロジー、毎日のアップデートなどが含まれます2 (サブスクリプションが必要です)。

プレミアムチャート

自分がどこにいるかを知る

付属のGPS 24xd位置受信機とアンテナを使用して、正確な位置を取得します。

オートパイロット

オートパイロットの統合により、ネットワーク上の互換性のあるチャートプロッターを使用してオートパイロットを制御します。

統合する

カメラを接続する

広範なカメラのサポートと制御を利用して、チャートプロッターで直接映像を確認できます。

サラウンドビューシステム

サラウンド ビュー カメラ システムのサポートにより、鳥瞰図を取得できます(アクセサリの購入が必要です)。

時計でコントロール

互換性のある Garmin スマートウォッチを使用してチャートプロッターに接続します。

ワイヤレス接続

統合された Bluetooth ®および ANT ®テクノロジーを使用して、互換性のあるデバイスを接続します。

フィッシュマッピング

SiriusXM ® Radio のFish Mapping ™機能を使用して、包括的な釣りデータを取得します(アクセサリの購入とサブスクリプションが必要です)。

口頭命令

音声コマンドを使用して、互換性のあるヘッドセットを通じてチャートプロッターを制御します。

耐候性

GPSMAP 9000 チャートプロッターは、IPX7 の耐水性評価を備え、過酷な海洋条件向けに設計されています。

エコシステムと接続
デジタルシステム統合を通じて指揮を執り、船舶を監視、自動化、制御します。チャートプロッターは、NMEA 2000®とNMEA 0183ネットワークを使用して、互換性のあるアクセサリに接続します。

ネットワークソナー共有
複数台のGPSMAP/AQUAMAPで接続された振動子を共有/機能共有使用することが出来ます。GPSMAPからAQUAMAPにアクセスしてAQUAMAPに接続済みの振動子のソナーデータをを表示操作可能です。GPSMAPxsvの内蔵魚探回路とAQUAMAPの魚探回路を同時使用することも可能です。コンソールに設置したGPSMAP74xxシリーズが持つ2CHのCHIRP魚探回路をFBのGPSMAP/AQUAMAPから使用することもできます。また釣りをする位置に増設したAQUAMAPのソナー情報をFBやコンソールで見たり操作できます。

ネットワークPANOPTIX
PANOPTIX3Dソナーをイーサネットで共有　ネットワーク上のすべてのディスプレイで操作設定可能です
ネットワークバードレーダー
ネットワークでバードレーダーを使用可能です。　鳥山を探して、カジキやマグロのいるナブラ見つけることが出来ます。
複数ディスプレイで違う設定　レンジで表示できます。1画面は通常モード1画面は短距離バードモードと言う使い方ができます。
NEWPECやQUICKDRAW　CONTOURSの画面にレーダーエコーを重ねて表示することも可能です。1画面で距離レンジを変えたデュアルレンジ+地図オーバーレイ表示も可能です。

ネットワークコントロール
GRIDロータリーノブでジョイスティックやキーパッド制御をネットワークで操作可能です

NMEA2000接続
デジタル・スイッチング　自動操縦装置、オーディオの選曲、照明やアンカーローラーのリレー、トリムタブ操作などNMEA2000で定義されている機能を全て使えます。エンジン情報、各種機器のコントロールが可能です。他社NMEA2000アンテナからGPS/ヘディング信号を受けたり、各種データの共有　表示が可能です。 ※データ共有/表示は接続機器のメーカー/モデルによってできることが変わります。

NMEA0183機器共有
GPSMAP/AQUAMAPにNMEA0183入力接続された機器　AIS　ヘディングセンサー　外部GPサンテナなどの情報はイーサネット上で共有されて他のGPSMAP/AQUAMAPから利用可能です。イーサネットケーブル一本で各種データを共有できるのでフライングブリッヂへの施工を簡素化します

Wi-Fi接続でスマホ、タブレットなどに画面を共有/操作が可能です。アプリ：Garmin Helmをスマホ・タブレットにインストールし、表示/操作を行います。
強力な統合操作性

内蔵WIFI機能
WI-FIネットワークカメラやGARMIN　HELMアプリでwi-fi接続したタブレットやスマホからすべての操作表示が可能です。
VIRBWIFI接続2系統+1系統の同軸画像入力で1つのカメラでエンジンルームを監視したり、釣りの動画を撮影したりできます。
FB/コンソール/後部甲板/の魚探やGPS　PANOPTIX　レーダー機能を使い合う事ができ、タブレットからモニターと操作可能です


内蔵+ANT機能
quatixが持つ3400箇所の潮汐表　高度計、気圧計、3軸コンパス　温度センサーデータをGPSMAP側で表示させたり
NAUTIXに各種データーを表示させたりできます。

映像入力
暗視カメラ　監視カメラを同軸アナログ信号入力できます


IPネットワークカメラサポート
AXSISネットワーク監視カメラをサポートします。


Model Description Supported Axis Software
P3905-R Fixed iris network camera with adjustable focus, 1080p video 5.55.3
M3024-LVE Low light fixed dome network camera, 720p video, fixed focus 5.50.5.4
Q7424-R 4 channel analog (BNC composite) to IP encoder, 720×480p video 5.50.4

強力なネットワーク機能と拡張性Garmin BlueNet™ network portsイーサネットワーク　4ポート
NMEA2000　1
J1939　1
NMEA0183 4IN　2OUT
内蔵WI-FI
内蔵+ANT通信
同軸映像入力　1
HDMI出力　1
HDMI入力　2
USB-C　1
USB DRD 1


ネットワークソナー使用可能

(魚探回路は搭載されていませんので他のGPSMAPの型番末尾xsvもしくはxsシリーズかネットワークソナー+振動子が必要です)​

現在民生品最強の発振回路3KWデュアルチャンネルCHIRP回路 GSD28が使用できます。
3000mを超える深海まで探査できます。


Panoptixが4K 1GBPS接続可能
Garmin BlueNet™ network ports イーサネットワーク経由で３Dソナーが使用できます。
前方下方を動画で捉えて立体的に水中を視覚化します。
　
自動等深線作図機能

(魚探回路は搭載されていませんので他のGPSMAPの型番末尾xsvもしくはxsシリーズかネットワークソナー+振動子が必要です)​

Quickdraw Contoursは、走ったところがどんどん海底地形図化されていく、まさに釣り人が欲しかった機能です。

GPXウェイポイントの転送

他メーカーのGPS製品やGarminのハンディーデバイスに保存しているウェイポイント、航跡またはルートを、業界標準のGPX ソフトウェアフォーマット経由で、データを新しいGarminチャートプロッタと交互に転送することが簡単にできます。


地図

 日本仕様Garmin Marine GPSは　日本語フォント　地図著作権認証機能で　国土交通省刊行1/25000の日本全土の海岸線と556の湖やダム湖岸データを日本語表示　無料　無期限で使用できます。556の湖やダムデータリスト

ウオータービューマップでは更に細かい河川や湖沼が含まれています。

別売り地図は「ガーミンジャパン株式会社」にて日本全土NEWPEC+1m 間隔 海底地形ファイルが用意されています。購入した日からポイントがわかる1m等深線図+漁礁入りです。日本仕様Garmin Marine GPSは　日本語フォント　地図著作権認証機能で購入されたNEWPEC地図を日本語表示　無期限で使用できます。こちらはガーミンジャパン株式会社より直接ご購入ください


本体スペック

  • 本体:52.9cm x 34.6cm x 6.9cm
  • 画面:47.5 cm x 26.7 cm x 54.5 cm 　3840x2160ドット

詳細スペック

同梱品

  • 保護カバー
  • フラッシュマウントキット（埋め込み型）
  • GPS 24xd NMEA 2000付属
  • 電源/データケーブル
  • NMEA2000　バックボーン/ドロップケーブル
  • NMEA2000 Tコネクター
  • 日本語マニュアル・無償ダウンロード
※本体のみの販売です。GPSMAPシリーズの１６インチ以上は自重があるために、インダッシュ設置が標準設置となりますのでコの字型架台は別売りです。


体機能詳細

NMEA2000

各種NMEA2000機器の監視　操作ができます。
トローリングモーター　オートパイロットの制御
エンジンの回転数　燃費　使用時間の監視
ヘディングやGPSデータの取得表示可能
06JUN01_1253_01

デジタル・スイッチング

FBから遠く離れた場所のスイッチをON　OF　劇的に艤装が単純化できます

WXGA

FUSION　LINK

本物の防水マリンオーディオFUSIONと接続コントロール
防水ヘッドユニットに収めたスマートフォンにGPSMAPからアクセス　設定したゾーンで鳴らす音楽を個別にコントロール
2012221163643271

fusion-garmin

 マリンウオッチquatixと接続

内蔵ANT®を使ってGPSMAP/ECHOMAP CHIRPからNMEAに2000®データをマリンウオッチquatixと通信
ウェイポイントをマーク　ルートを読みこんで、スタート地点を知らせる
オートパイロットリモコン/VIRB®アクションカメラのリモートコントロール
quatixが持つ3400箇所の潮汐表　高度計、気圧計、3軸コンパス　温度センサーデータをNMEA2000経由で供給

セイルレーシング専門機能：レースカウントダウンタイマー、仮想スタートラインとタックアシストが使えます

garmin
garmin-quatix-marine-gps-watch_5


操作免許不要レーダーで最高の解像度6FTオープンアレイレーダー接続可能


6FTオープンアレイレーダーは1.1°指向角
1km先の20m以下の船も1隻　1隻分離探知できる解像度を誇ります
4ft+pedestal 6ft+pedestal010-00960-00
エコートレイル　バードビューレーダー　デュアルレンジ表示　海底地形図との重ねあわせなどができる高機能レーダーGMRシリーズと接続できます
工事設計認証を取得しているので日本で電波法に基づいて開局免許が取得できます
radar-overlay






自動等深線作図機能Quickdraw Contoursが搭載されています。

全ての探査機能を装備したDGPS魚群探知機の決定版です。
(魚探回路は搭載されていませんので他のGPSMAPの型番末尾xsvもしくはxsシリーズかネットワークソナー+振動子が必要です)​

リアルタイムの探査精度が大幅に向上　自動等深線作図機能Quickdraw Contours

label_3_76xx_white
QUICKDRAW CONTOURS(自動等深線作図機能）では30cm間隔の等深線図を自分でリアルタイムで生成します。自分の地図を作るのにパソコンもインターネットもソフトもいりません。そして無料です。
GPSMAPではGARMINネットーワークを介してつながっているGPSMAP/AQUAMAPと地図共有機能が有りますので
ネットワーク内の魚群探知機で作成したQUICKDARAW　CONTURE地図を全てのディスプレイから見ることができます

どんどん蓄積どんどん詳細になる自分の地図


この地図が2回の航海で

こんなに詳細になっていきました。
ただ走るだけです。
　この機能をONにするだけで走った場所、釣れた場所を水中地形図化していきます。
水深ごとにグラデーション表示も可能です。
27FEB16_0316_00-760

水深ごとの色分け表示も可能。
設定水深は10CM単位で可能



NEWPECより正確で詳しい自分だけの地図
これはNEWPEC　海底地形図1m間隔の等深線図の漁礁です
030116_1400_01
これにQUICKDRAW　CONTOURSで等深線を作るとこんな感じです
30分でこんな地図ができてしまいました。
030116_1400_02
実証テストでも水深445Mで30cm間隔等深線を現場で描画しています。
実証テスト　自動海底地形図作成機能 Quickdraw　Contours

走った場所、釣れた場所を水中地形図化

実際に時速4.55km　水深445.4mでも30cm刻みの等深線を生成しています
魚探画面では到底感知できない凹凸を図化していきます。

Quickdraw　Contoursがあれば本当にどうして釣れたかわかってしまう

詳細マップが自動生成されます。これまで24万円のB175Lでないと分からなかった微妙な凹凸が
GT21でもわかるようになり、等深線図でそれがのこるのです。アカムツ　キンメはもちろんアコウダイ　アブラボウズのつき場が明らかになっていくことでしょう
高価な機材を積む漁船よりも高度な探査が可能になり、これまでわからなかった深海の詳細な地形を現場で無料で見ることができます。



PANOPTIX接続

　PANOPTIXは単なる振動子ではなく振動子+送受信回路+演算回路+加速度センサーが内蔵された3Dソナーモジュールです。送受信解析補正済みのデータをイーサネットで送信します。
ECHOMAPCHIRP　7/9SV　7cvには3DソナーPANOPTIX専用イーサネットポートが装備されて、1台接続可能です。
PANOPTIX3Dソナー[別売]を組み合わせると前方や下方を毎秒1回3D化、魚がどの方向へ動いているか、すべて把握できます。LIVE VUモードでは水中ライブ映像を動画表示が可能で、ルアーのスライド状態やフォール速度、魚がルアーを追いかけてく動画が見ることができます。
PANOPTIXはエコートレイル機能で魚の移動した残像が表示されますので魚が仕掛けに反応しているかどうかを水中を覗くように見ることができます。魚の反応がわかるので釣らなくてもより魚が好む色やアクションを短時間でみつけられます。
　PANOPTIXで異次元の釣りが可能になります。

異次元　予言フィッシングガイド

タチウオの映り方　GARMIN公式デモンストレーター　森本　純
■実釣　タチウオをPanoptix PS30 下方探査用３Dソナーで追い詰める

これから釣れる人を予言して実際に釣っている動画を御覧ください


ＰＳ30/31の実際の動作を動画で説明しています
G-Fisher 魚探の達人 タチウオ編（Chase 森本船長）

PS31　
3D前方探査を使えば前方90M　60°の水面から水中90mの3角柱　の探査領域を毎秒1回走査　前方横方向に移動していく魚を狙い撃ちしたり追跡できます。
3D前方探査



前方ライブ映像
PS21
PS21はPS31から3D表示機能を減らして前方ライブ探査機能だけに絞り込んだモデルです
前方探査では前方90m以内の魚の反応がライブ映像動画で表示できます。ルアーそのものやルアーを追いかける魚が映るのでキャスティングの釣りを全く違う次元に引き上げます。


PS30
下方探査では下方の前45m後45m右90m左90mの探査範囲を1秒に1回探査して魚の移動方向水深を毎秒把握できます。
エレコートレールによって動くものは尾引が表示されます。
ジグや鯛ラバに反応しているかどうか、群れが右舷にいるか左舷にいるかリアルタイム把握できます。
下方ライブ映像









PS30_LiveVu_Down_54_860
3D下方探査

PS30_RealVu_Down_27_130
3D下方履歴


PS30_RealVu_Historical_43_500

GPS連動スクロールバック

(魚探回路は搭載されていませんので他のGPSMAPの型番末尾xsvもしくはxsシリーズかネットワークソナー+振動子が必要です)​
　スクロールバック機能は探査効率を大幅に向上させる機能です。通りすぎてしまったポイントを魚探画像を巻き戻してカーソルで指定した画像の位置を記録できます。
　自船の真下だけでなくサイドビューに写った自船の横方向の過去の物体も巻き戻して記録できます。
echomap chirp　GPS画面
サイドビュースキャンスクロールバック
(魚探回路は搭載されていませんので他のGPSMAPの型番末尾xsvもしくはxsシリーズかネットワークソナー+振動子が必要です)​
過去の過ぎ去った横方向の座標値を取得記録
echomap chirp　GPS画面

ソナーログ

(魚探回路は搭載されていませんので他のGPSMAPの型番末尾xsvもしくはxsシリーズかネットワークソナー+振動子が必要です)​
　ソナーログは魚探が表示した画像をGPS座標とともに録画する機能です。無料のPCソフトHOMEPORTにに録画データを表示して、今日走行した場所から新たにポイントを見つけ出すことができます。

10HZ DGPS

　32CH　GPS/GLONASSレシーバーは秒速5m　10ノット/時でも1m間隔で座標データを更新します。QUICKDRAW CONTOURS(自動等深線作図機能）で正確な等深線を描くために、スクロールバックで高精度の座標データを取得するためにECHOMAP/ECHOMAP　CHIRPシリーズでは入門機から毎秒5回データ更新5HZ　DGPSです。

GPXウェイポイント転送機能

　GARMINはGPSで取得したポイントデータはお客様の資産だと考えています。時間と燃料と情熱を掛けて集めたデータが持ち出せないと万が一機器が壊れた時に大切なデータを失うことになります。
　GARMINは他社の機器に蓄積したポイントデータをGPX形式で読み込めます。また、当然GARMINから出力も可能です。

地図

　国土交通省刊行1/25000の海岸線と556の湖やダムデータを無料で使用できます。
オプション地図は「株式会社いいよねっと」様にて日本全土NEWPEC+1m 間隔 海底地形ファイル[別売]が用意されています。シンプルに購入した日からポイントがわかる1m等深線図+漁礁入りです。

※本体のみの販売です。使用するには、対応するネットワークに接続されたソナーユニット+振動子が必要です​

(魚探回路は搭載されていませんので他のGPSMAPの型番末尾xsvもしくはxsシリーズかネットワークソナー+振動子が必要です)​
